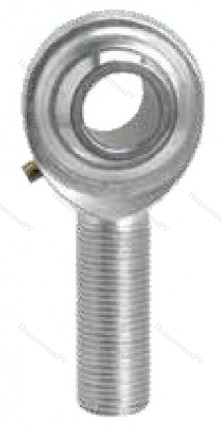

Шарнирный наконечник SAL 45ES ISB
Стальной шихтованный корпус изделия напоминает по форме игольное ушко со специальным отделением для монтажа тела скольжения – подшипника. Наружная шина выступает единым элементом с цапфой, оснащенной катаной внешней резьбой.
В чем плюсы и особенности такой детали как Шарнирный наконечник SAL45ES ISB?
- Деталь переносит одновременно осциллирующие вибрации, продольное перемещение и вращательные движения. Это оптимальный вариант для создания опорного или соединительного узла с шириной и высотой от - B(H):32мм.
- Поверхность конструкции покрыта цинком для защиты от коррозий.
- Внутренняя укрепляющая пластина отсутствует.
- Наличие смазочного штуцера позволяет обслуживать изделие.
- Может работать в условиях непродолжительных и непостоянных ударных механических нагрузок.
Мы предлагаем Шарнирный наконечник SAL45ES ISB весом 2.6гр. и внутренним диаметром от d - 45мм до 50мм по выгодной цене специально для вас!
Вид резьбы | наружная (левая резьба) |
C1, мм | 27 |
h1, мм | 163 |
I2, мм | 218 |
d1 | 50,7 |
dk | 60 |
I1 | 94 |
I7 | 52 |
Динамическая нагрузка C, kН | 127 |
Статическая нагрузка C0, kН | 259 |
Вес, кг | 2.6 |
Альтернативная маркировка SKF | SAL45ES |
Альтернативная маркировка FAG | GAL45DO |
Альтернативная маркировка FLURO | EAL45 |
B, мм | 32 |
d, мм | 45 |
D, мм | 68 |
d2, мм | 102 |
l1 | 94 |
l2 | 218 |
r1 | 0.6 |
G (резьба) | M42x3 |
Угол поворота (градусы) | 7 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
32 |
Внешний диаметр D
|
68 |
Внутренний диаметр d
|
45 |
Размер
|
45x68x32 |
Вес, кг
|
2.6 |
Модель
|
SAL45ESISB |
EAN
|
TKD7C9IONX |
