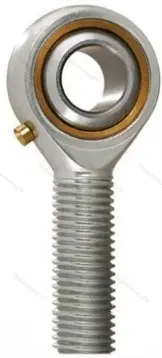

Шарнирный наконечник TSM 30 ISB
Подшипниковый узел обладает характерной формой, отличающей его от прочих изделий и включающей в себя длинный штырь (ножку) с катаной внешней резьбой, соединяющуюся с головкой, имеющей гнездо для монтажа тела скольжения в форме сферы. Оцинкованный стальной корпус вытачивается на токарном станке.
Какими дополнительными отличиями обладает Шарнирный наконечник TSM30 ISB?
- Шарнир с высотой и шириной B(H):37мм является обслуживаемым, имеет специальную масленку и требует регулярной смазки.
- Деталь предназначена для работы с односторонними аксиальными нагрузками при малых темпах вращения в течение непродолжительного времени. Возможны средние или большие углы качения.
- Пара трения в конструкции такого плана – сталь-бронза.
Приобрести модель серии Шарнирный наконечник TSM30 ISB необходимого Вам размера c внутренним диаметром от d - 0мм до 50мм и наружным от D - 55мм до 125мм, легко с помощью онлайн-корзины на нашем сайте!
B, мм | 37 |
D, мм | 55 |
d1 | 34,8 |
d (h7), мм | 30 |
d2, мм | 70 |
dk | 50.8 |
C1, мм | 25 |
r1 | 0.3 |
Вид резьбы | наружная |
G (резьба) | M30x2 |
Динамическая нагрузка C, kН | 63 |
Статическая нагрузка C0, kН | 86 |
Угол поворота (градусы) | 17 |
Пара трения | сталь/бронза |
Вес, кг | 1 |
h1, мм | 110 |
I3 | 66 |
I4 | 145 |
Альтернативная маркировка SKF | SAKAC30M |
Альтернативная маркировка FAG | GAKR30-PB |
Альтернативная маркировка ASAHI | JAM30 |
Альтернативная маркировка FLURO | GAS30 |
Альтернативная маркировка IKO | POS 30 |
Альтернативная маркировка INA | GAKFR 30 PB |
Производитель
|
ISB |
Ширина B
|
37 |
Внешний диаметр D
|
55 |
Размер
|
x55x37 |
Вес, кг
|
1 |
Модель
|
TSM30ISB |
EAN
|
UUM7BJ2D38 |
